Superrigardo

J-SZ(ZYT)-PX-serio miniaturaj PK-motormotoroj estas respektive kunmetitaj de SZ(ZYT) serioj PK-motoroj kaj ordinaraj precizecaj planedaj reduktiloj de PX, kaj ekipitaj per nutrado, kiu povas realigi senpaŝan rapidecan reguligon.Larĝa alĝustiga gamo, malgranda grandeco, malpeza pezo, alta efikeco, kompakta strukturo, granda eliga tordmomanto, vaste uzata en veturadoj, kiuj postulas malaltan rapidon, altan tordmomanton kaj senpaŝan rapidecan reguligon.Senfine ŝanĝiĝema rapido.
PX-serio planeda reduktilo povas esti rekte konektita al AC-motoroj, paŝaj motoroj kaj aliaj motoroj.
PX-serio ankaŭ povas esti rekte konektita al vermo-ilara reduktilo kaj cikloidal pinwheel-reduktilo por formi reduktilojn kun malsamaj rapidproporcioj aŭ grandaj rapidproporcioj.

Reduktilo Modelo Instruo

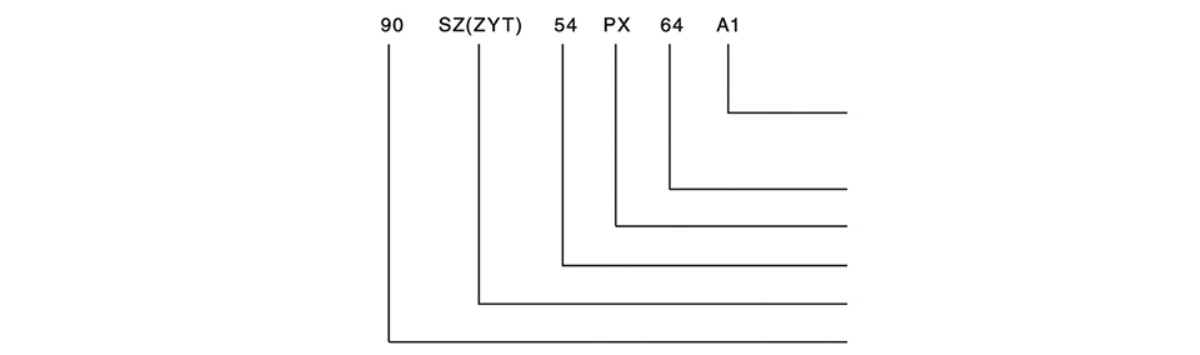

Motora Modelo

A1- instala formo: A1 estas pieda instalado, A3 estas flanĝa instalado, B5 estas ronda flanĝa instalado
64 -Reduktoproporcio: 1:64
PX - Ordinara Preciza Planeda Reduktilo
54 - Motora agado-parametrokodo
SZ(ZYT) - DC Servomotoro (Permanenta Magneta DC Motoro)
90 - Motorbaza nombro: Indikas eksteran diametron de 90mm

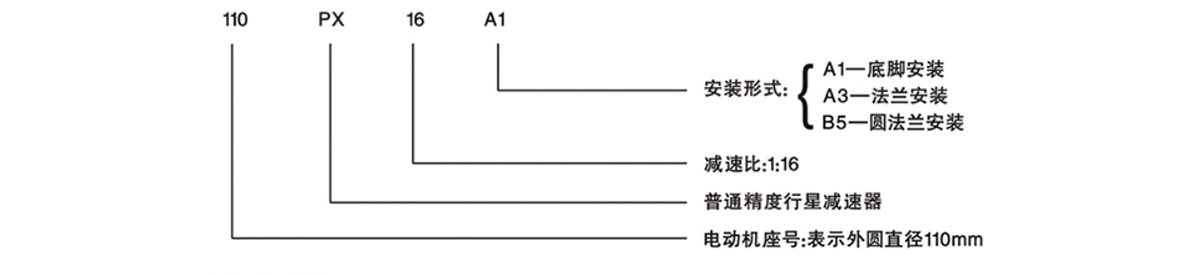

Reduktilo Modelo

A1- instala formo: A1 estas pieda instalado, A3 estas flanĝa instalado, B5 estas ronda flanĝa instalado
16 - Reduktoproporcio: 1:64
PX - Ordinara Preciza Planeda Reduktilo
110 - Motorbaza nombro: Indikas eksteran diametron de 90mm

La teknikaj datumoj de elektra motoro

Rapido (r/min)	Tordmomanto (mN.m)	Modelo	Potenco	Taksita Rapido (r/min)	Instali	Taksita Tensio		Redukti Proporcion	Rimarkoj
750	260	55ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187.5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660							36
14	7180							216
750	450	70ZYT01	50	30000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187.5	1270	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187.5	1780	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

PS-serio ĝenerala rapidproporcio
Nivelo 1: 4, 6
Malĉefaj: 16, 24, 36
Nivelo 3: 64, 96, 144, 216
Nivelo 4: 256\384\576\864\1296

90PX-serio ne-norma rapidproporcio
Nivelo 1: 3
Nivelo 2: 9, 12, 18
Nivelo 3: 27, 48, 54, 72, 108
Nivelo 4: 81, 162, 192, 288, 324, 432, 648

110PX-serio ne-norma rapidproporcio
Nivelo 1: 5
Nivelo 2: 20, 25, 30
Nivelo 3: 80, 100, 120, 125, 150, 180
Nivelo 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

Ne-normaj reduktiloj kiel speciala rapidproporcio, rapideco, instalaĵgrandeco, ktp. povas esti dezajnitaj

Ekzemplo de elekto
La uzanto povas ĝuste elekti la potencon kaj modelon de la reduktilo laŭ la reala laborsistemo kaj la naturo de la ŝarĝo raportante al la sekva enhavo.
1.Laŭ la ŝarĝmomanto kaj la eliga rapido de la reduktilo, la bezonata potenco povas esti kalkulita per la sekva formulo: P=T n/kh
En la formulo: P- eliga potenco WT - ŝarĝo-momanto Nm, elektu n- eligan rapidon r/min laŭ la teknika datumo.
K- ŝarĝo konstanta 9560 η - transdona efikeco, elektita el la sekva tabelo

Transdona Proporcio

Dissendoproporcio (i)	4(6)	16 (36)	64 (216)	256 (1296)
η	0.76	0.72	0,68	0.65

2.La motora guberniestro povas esti elektita por realigi la senpaŝan rapidecan ŝanĝon de la reduktilo de O al la taksita rapido.
3. Laŭ la reala laborsistemo kaj ŝarĝa naturo, la servokoeficiento povas esti elektita rilate al la servokoeficienttabelo.Post kalkulo, la bezonata potenco de la reduktilo povas esti determinita, kaj laŭ la bezonata eliga rapido, la reduktilo-modelo povas esti elektita per referenco al la teknika datuma tabelo.

Labora Indeksa Folio

Ĉiutaga Labortempo	Ŝarĝnivelo
	Meza konstanta	Meze vigla	Tre efiko
12	1	1.25	1.75
24	1.25	1.50	2

Ekzemple: se la ŝarĝo estas ebena kaj stabila, la bezonata motora taksita potenco estas 40W, la taksita tensio estas 110V, la eliga rapidproporcio estas 4, kaj la labortempo tage estas 12h, tiam 40W estas elektita.Se la naturo de la ŝarĝo estas modera vibrado:
Tiam: a.Referu al la tabelo de koeficiento de servo por elekti la servoserion kiel 1.25.Bezonata potenco W=40W*1.25=50W
b.Kontrolu la teknikan datumfolion por laŭvola J70SZ54P*4

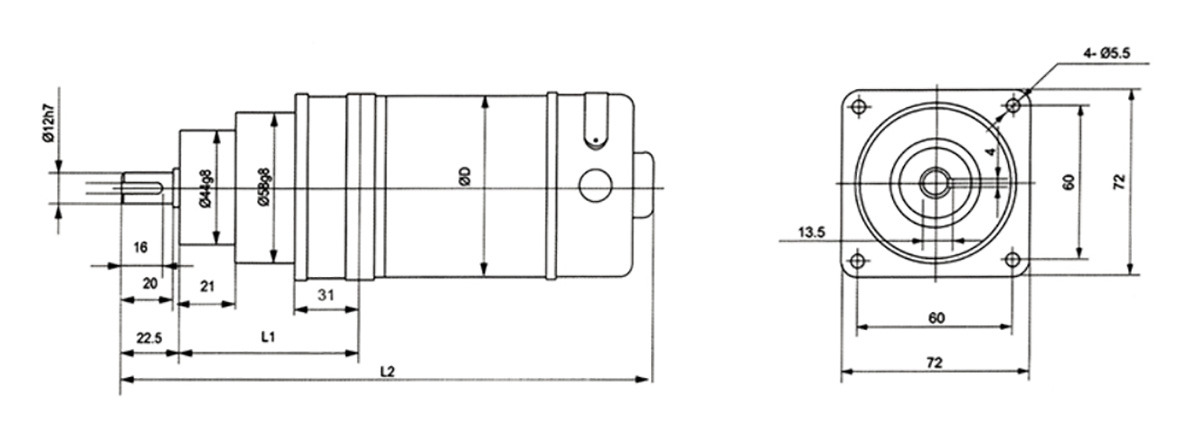

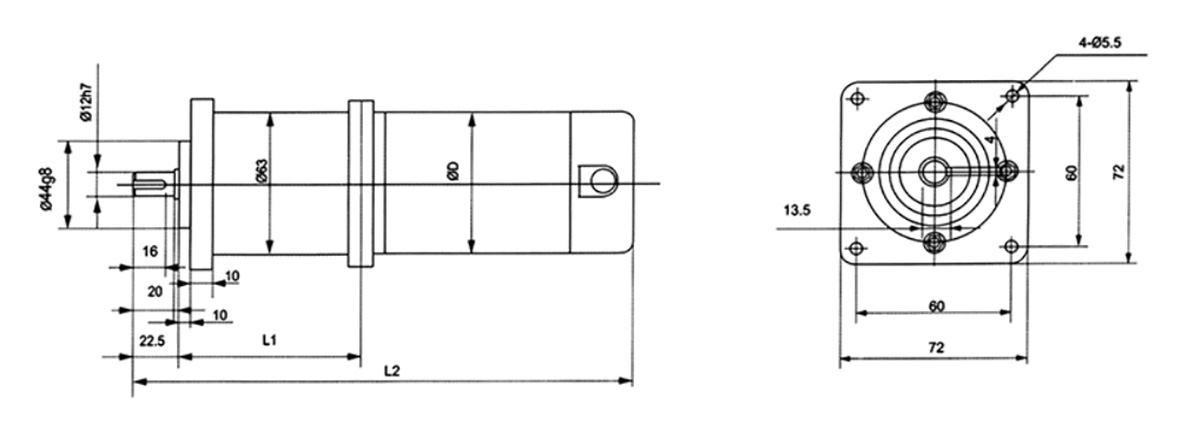

70PX antaŭa flanĝo
